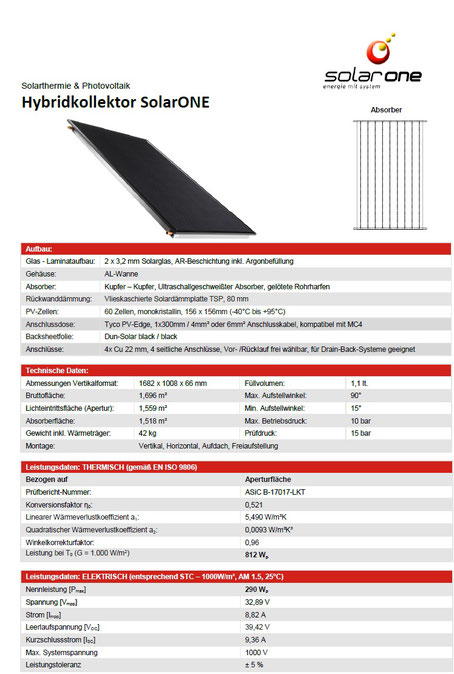

Hybrid Kollektoren SolarONE

Glas - Laminataufbau: 2 x 3,2 mm Solarglas, AR-Beschichtung inkl. Argonbefüllung

Gehäuse: AL-Wanne

Absorber: Kupfer – Kupfer, Ultraschallgeschweißter Absorber, gelötete Rohrharfen

Rückwanddämmung: Vlieskaschierte Solardämmplatte TSP, 80 mm

PV-Zellen: 60 Zellen, monokristallin, 156 x 156mm (-40°C bis +95°C)

Anschlussdose: Tyco PV-Edge, 1x300mm / 4mm² oder 6mm² Anschlusskabel, kompatibel mit MC4

Backsheetfolie: Dun-Solar black / black

Anschlüsse: 4x Cu 22 mm, 4 seitliche Anschlüsse, Vor- /Rücklauf frei wählbar, für Drain-Back-Systeme geeignet

Abmessungen Vertikalformat: 1682 x 1008 x 66 mm Füllvolumen: 1,1 lt.

Bruttofläche: 1,696 m² Max. Aufstellwinkel: 90°

Lichteintrittsfläche (Apertur): 1,559 m² Min. Aufstellwinkel: 15°

Absorberfläche: 1,518 m² Max. Betriebsdruck: 10 bar

Gewicht inkl. Wärmeträger: 42 kg Prüfdruck: 15 bar

Montage: Vertikal, Horizontal, Aufdach, Freiaufstellung

Leistungsdaten: THERMISCH (gemäß EN ISO 9806)

Bezogen auf Aperturfläche

Prüfbericht-Nummer: ASiC B-17017-LKT

Konversionsfaktor η0: 0,521

Linearer Wärmeverlustkoeffizient a1: 5,490 W/m²K

Quadratischer Wärmeverlustkoeffizient a2: 0,0093 W/m²K²

Winkelkorrekturfaktor: 0,96

Leistung bei T0 (G = 1.000 W/m2) 812 Wp

Leistungsdaten: ELEKTRISCH (entsprechend STC – 1000W/m², AM 1.5, 25°C)

Nennleistung [Pmax] 290 Wp

Spannung [Vmpp] 32,89 V

Strom [Impp] 8,82 A

Leerlaufspannung [VOC] 39,42 V

Kurzschlussstrom [ISC] 9,36 A

Max. Systemspannung 1000 V

Leistungstoleranz ± 5 %

Kollektorleistung in Watt (gemäß EN ISO 9806)

Bestrahlungsstärke W / m²

400 W/m² 700 W/m² 1000 W/m²

1) k - a = 10 K 238 481 725

1) k - a = 30 K 55 298 542

1) k - a = 50 K - 104 348

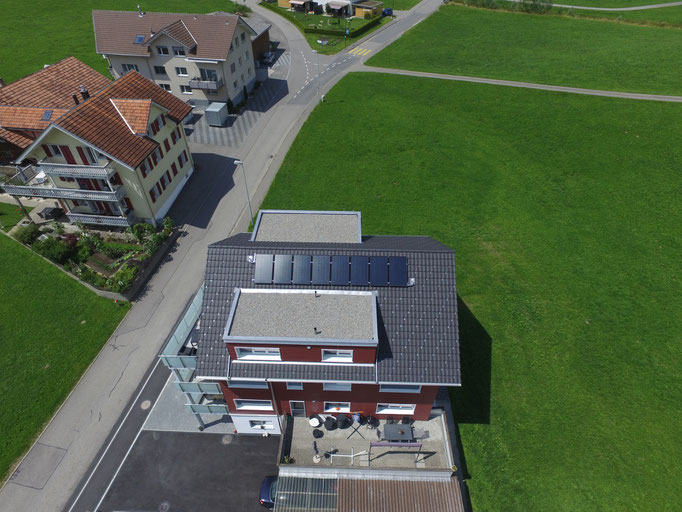

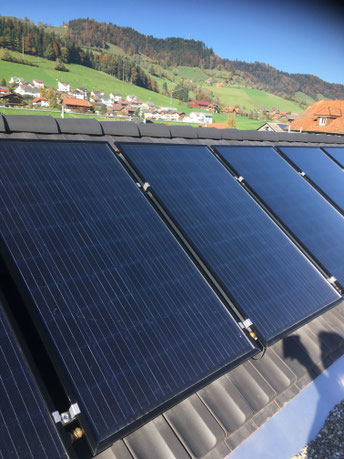

Der Ideale Hybrid PVT Kollektor für Indach und Aufdach, sowie für Altbauten und unter Denkmalschutz stehende Gebäude. Mit diesem Kollektor punkten Sie nicht nur in der Leistung, sondern auch mit dem Design.

Power Pmpp 300 Wp

Volt  Voc 39,4 V

Volt Vmpp 31,2 V

Ampere Isc 9,97 A

Ampere Impp 9,63 A

Electrical efficienc (η) 18,3 %

Maximale Systemleistung Volt (IEC) (V) 1000V DC

Maximale Ampere(Ir) (A) 20

Temperatur Coefficient (Pmpp) (γ) -0,40%/°C

Temperatur coefficient (Voc) (β) -0,29%/°C

Temperatur coefficient (Isc) (α) 0,05%/°C

TERMIsche Daten

Absorberfläche 1,58 m2

Thermische η0 -  η0 * 58,3 %

Potentielle thermische Leistung Watt ** 921 W

Durchflussrate 1,5 - 2,5 l/min

Perdita di carico - Flow losses 536 - 887 mmH2O

Inhalt 0,96 l

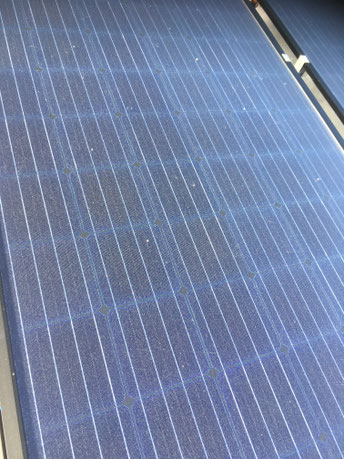

60 Cellen Monocristalline 156 mm - 60 Monocrystalline silicon 156 mm

Electrik Stecker MC4

Hydraulik Anschluss 1/2”

Dimension 1660x990x51 mm

Gewicht 32 Kg
